تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: JIAYAO/RUNXI/OEM/ODM
إصدار الشهادات: ISO9001:2008
رقم الموديل: EN853 1SN/SAE100 R1
شروط الدفع والشحن
الحد الأدنى لكمية: 1 متر
الأسعار: US$ 1 Meter
شروط الدفع: L/C، T/T
المواد: |
مطاط النتريل |
الإمكانية: |
خرطوم الزيت المطاطي |
اللون: |
أسود |
اسم المنتج: |

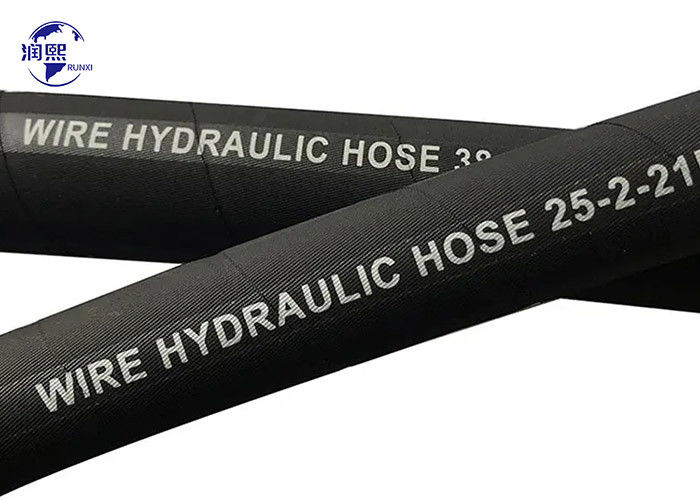

خرطوم هيدروليكي بالأسلاك |
التطبيق: |
نظام تبريد الزيت |
المعيار: |
SAE100/الدين En853 |
المواد: |
مطاط النتريل |
الإمكانية: |
خرطوم الزيت المطاطي |
اللون: |
أسود |
اسم المنتج: |
خرطوم هيدروليكي بالأسلاك |
التطبيق: |
نظام تبريد الزيت |
المعيار: |
SAE100/الدين En853 |
DIN EN853 1SN
هيكل المنتج:
واحدة سلك الفولاذ المطاط الملتحمة الضغط العالي أنبوب هيدروليكي-هذا الأنابيب يتكون من أنبوب داخلي من المطاط الاصطناعي المقاوم للزيت، واحد سلك الفولاذ تعزيز الخيوط،و غطاء من المطاط الاصطناعي المقاوم للزيت والطقس.
|
الحجم
|
الحجم
|
هوية |
الـ W.D
|
مرض زائدة
|
و.ب.
|
(ب.ب)
|
ضغط الدم |
ب.ر.
|
W.T
|
||||||||
| ملم | بوصة | دقيقة | ماكس | دقيقة | ماكس | دقيقة | ماكس | ماكس | ام بي اي | (باي سي) | ام بي اي | (باي سي) | ام بي اي | (باي سي) | بوصة | ملم |
كجم/متر
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | نصف | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
AE100 R1
أنابيب الضغط العالي مصنوعة من المطاط الداخلي، المطاط الوسط، طبقة من الخشب السلكي، والمطاط الخارجي.
واحد سلك الفولاذ المطاط الملتحمة الضغوط العالية الهيدروليكية أنبوب:
يتكون هذا الأنبوب من أنبوب داخلي مصنوع من المطاط الاصطناعي المقاوم للزيت، وتعزيز واحد للأسلاك الصلبة، وغطاء المطاط الاصطناعي المقاوم للزيت والطقس.
الغرض:مناسبة للسوائل الهيدروليكية القائمة على البترول والماء.
درجة حرارة العمل:-40 درجة مئوية ~ +100 درجة مئوية
يستخدم خرطوم هيدروليكي في أي مكان في نظام هيدروليكي يتطلب اتصال مرن بين منفذين للسيول.خرطوم هيدروليكي هو أنبوب المطاط الاصطناعي المحاط بنوع ما من قوة مرنة تعزيز التلف، مثل المعدن أو الألياف، ثم مغطى بجثث مطاطية أخرى
1طبقات المطاط الداخلية والخارجية مصنوعة من المطاط الاصطناعي مع مقاومة ممتازة للزيت.
2الطبقة المُعززة مصنوعة من مواد الألياف الكيميائية عالية القوة.
3درجة حرارة الوسيط هو - 40 - + 55 oC.
ضغط الانفجار: أكثر من أربعة أضعاف ضغط العمل.
|
الحكومة 规格 الحجم
|
英制 规格 الحجم
|
الداخلية هوية
|
增强 طبقة قطر الـ W.D
|
خارج مرض زائدة
|
أكبر ضغط العمل و.ب.
|
ضغط الاختبار (ب.ب)
|
أقصى ضغط انفجار ضغط الدم
|
أقصى 曲半径 ب.ر.
|
الوزن W.T
|
||||||||
| أقصى | أكبر | أقصى | أكبر |
A 型
|
AT 型
|
||||||||||||
| ملم | بوصة | دقيقة | ماكس | دقيقة | ماكس | دقيقة | ماكس | ماكس | ام بي اي | (باي سي) | ام بي اي | (باي سي) | ام بي اي | (باي سي) | بوصة | ملم |
كجم/متر
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | نصف | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
