Product Details
مكان المنشأ: الصين
اسم العلامة التجارية: JIAYAO/RUNXI/OEM/ODM
إصدار الشهادات: ISO9001:2008
رقم الموديل: Camlock اقتران سريع
Payment & Shipping Terms
الحد الأدنى لكمية: قطعة واحدة
الأسعار: US$ 1
شروط الدفع: L / C ، D / P ، T / T
الاتصال: |
الذكور الإناث |
الهيكل: |
التحكم |
مرنة أو جامدة: |
جامد |
المواد: |
الفولاذ المقاوم للصدأ / النحاس / الألومنيوم |
المعيار: |
المعيار |
اسم المنتج: |
اقتران Camlock |
الاتصال: |
الذكور الإناث |
الهيكل: |
التحكم |
مرنة أو جامدة: |
جامد |
المواد: |
الفولاذ المقاوم للصدأ / النحاس / الألومنيوم |
المعيار: |
المعيار |
اسم المنتج: |
اقتران Camlock |

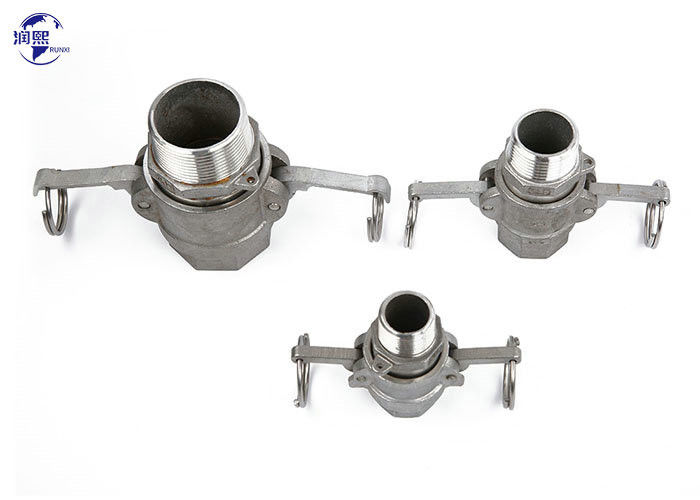

عقدات الكاملوكالمعروف أيضًا باسم مقابلات الكام والخروط ، هو نوع من مقابلات الفصل السريع المستخدمة عادة في التطبيقات الصناعية لنقل السوائل والمساحيق والحبيبات.
أجهزة التوصيل الكاملوك هي أجهزة التوصيل التي تسمح للمستخدمين بتوصيل أو فصل الأنابيب أو الأنابيب أو الأنابيب بسرعة دون أدوات. تُعرف أجهزة التوصيل الكاملوك أو أجهزة التوصيل الكاملوك.تتكون هذه الارتباطات من محول الذكور المخطط ومركب الكاميرا الإناث مع المقبضات أو الذراعين.
يتكون من مكونين رئيسيين:المكيف الذكور (المعروف أيضا باسم "كام" أو "النهاية الذكورية") والربط الإناث (المعروف أيضا باسم "الخرطوم" أو "النهاية الإناثية").
أنواع:A, B, C, D, E, F, DC, DP
المواد:304/316 الفولاذ المقاوم للصدأ، النحاس، الألومنيوم، PP
يحتوي هذا التركيب من النوع A (Cam and Groove) على عقدة عقدة ذكرية للاتصال السريع على جانب واحد وخيوط NPT الإناث على الجانب الآخر.الجانب الذكور camlock من هذا المرفق سوف تعلق فقط إلى camlock الإناث. الجانب المرأة الخيوط سيتم توصيلها إلى رجل NPT (الأنابيب الوطنية مخفوقة) أنابيب الخيوط.
يتم تصنيع جسد هذا الإصلاح من الألومنيوم. إصلاحات قفل الإصلاح من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسير. يتم تصنيع ختم هذا الإصلاح من المطاط NBR (Buna-N).أغطية البونا-إن مقاومة للوقودوالنفط والمواد الكيميائية الأخرى.
| الجزء رقم |
الاسمية الحجم |
(باي سي) | الرمز | وحدة القياس: في |
الخيط الحجم |
||||
| أ | ب | ج | د | E | T | ||||
| CAM-07-A-AL | أربعة أرباع | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | أربعة أرباع |
| CAM-10-A-AL | 1 " | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1 " |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2 " | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2 " |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2" | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2" |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| (CAM-60) | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
هذا النوع من الألومنيوم قفل قفل عجلة التثبيت لديه عجلة التثبيت الإناث (عجلة التثبيت والخروط) ربط سريع على جانب واحد ورأس NPT الذكور على الجانب الآخر.الجانب الإناث camlock من هذا المرفق سوف تعلق فقط إلى camlock الذكور. الجانب ذكر الخيوط سيتم توصيلها إلى أنبوب نسائية NPT (الأنبوب الوطني المتجعد) الخيوط.
يتم تصنيع جسد هذا الجهاز من الألومنيوم. هذا الجهاز من الألومنيوم خفيف الوزن ومقاوم للتآكل والبعض من المواد الكيميائية.هذا الختم المصاحب مصنوع من المطاط NBR (Buna-N)أغلفة "بونا-إن" مقاومة للوقود والنفط والمواد الكيميائية الأخرى
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | حجم معاهدة النفط | ||||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | د | E | T | ||
| CAM-07-B-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | أربعة أرباع |
| كام-10-بي-إكس | 1 " | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1 " |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2 " |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
هذا التركيب من النوع C (Cam and Groove) يحتوي على ربط سريع للأنثى على جانب واحد وعصا خرطوم على الجانب الآخر.الجانب الإناث camlock من هذا المرفق سوف تعلق فقط إلى camlock الذكور. الجانب المضرب سوف يصل إلى خرطوم.
يتم تصنيع جسد هذا الإصلاح من الألومنيوم. إصلاحات قفل الإصلاح من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسير. يتم تصنيع ختم هذا الإصلاح من المطاط NBR (Buna-N).أغطية البونا-إن مقاومة للوقودوالنفط والمواد الكيميائية الأخرى.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | ||||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | د | E | ||
| CAM-07-C-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1 " | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
هذا النوع D camlock (Cam and Groove) يحتوي على ربط سريع لـ camlock إناثي على جانب واحد وشرائط NPT إناثية على الجانب الآخر.الجانب الإناث camlock من هذا المرفق سوف تعلق فقط إلى camlock الذكور. الجانب المرأة الخيوط سيتم توصيلها إلى رجل NPT (الأنابيب الوطنية مخفوقة) أنابيب الخيوط.
يتم تصنيع جسد هذا الإصلاح من الألومنيوم. إصلاحات قفل الإصلاح من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسير. يتم تصنيع ختم هذا الإصلاح من المطاط NBR (Buna-N).أغطية البونا-إن مقاومة للوقودوالنفط والمواد الكيميائية الأخرى.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | حجم معاهدة النفط | ||||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | د | E | T | ||
| CAM-07-D-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | أربعة أرباع |
| (CAM-10-D-XX) | 1 " | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1 " |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2 " |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
يحتوي هذا الجهاز على مقفل سريع الذكور على جانب واحد وعقدة خرطوم على الجانب الآخر. سيتم ربط هذا الجانب الذكور من هذا المرفق بمقفل أنثوي.يمكن ربط جانب ساق خرطوم إلى خرطوم.
يتم تصنيع جسد هذا الجهاز من الألومنيوم. أدوات قفل الجهاز من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسر.هذه الإصلاحات الكام والخروط هي مناسبة للاستخدام مع الماء، الزيوت الهيدروليكية، المبردات، البنزين، ومنتجات البترول الأخرى.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | |||||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | د | E | F | ||
| CAM-07-E-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1 " | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| (CAM-30-E-XX) | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
هذا النوع من F camlock (Cam and Groove) يحتوي على محول سريع للكاملوك الذكور على جانب واحد وأشرطة NPT الذكور على الجانب الآخر.الجانب الذكور camlock من هذا المرفق سوف تعلق فقط إلى camlock الإناث. الجانب ذكر الخيوط سيتم توصيله مع الأنابيب النسائية NPT (الأنابيب الوطنية المتجذرة) الخيوط.
يتم تصنيع جسد هذا الجهاز من الألومنيوم. أدوات قفل الجهاز من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسر.هذه الإصلاحات الكام والخروط هي مناسبة للاستخدام مع الماء، الزيوت الهيدروليكية، المبردات، البنزين، ومنتجات البترول الأخرى.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | حجم معاهدة النفط | |||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | د | |||
| CAM-07-F-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | أربعة أرباع |
| CAM-10-F-XX | 1 " | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1 " |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| (CAM-15-F-XX) | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2 " |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| كام-60-ف-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
يحتوي هذا النوع من إصلاحات الكاملوك (Cam and Groove) DC على ربط سريع للأنثى يرتبط بالربط القياسي للذكور.
تم تصنيع الجسم من الألومنيوم. أدوات قفل الكاميرا من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسير. تم تصنيع هذا الختم من المطاط NBR (Buna-N).أغطية البونا-إن مقاومة للوقود، الزيت، والمواد الكيميائية الأخرى. أذرع الكام مصنوعة من الفولاذ المقاوم للصدأ وتتضمن اثنين من أقفال الدبابيس.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | ||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | ||
| CAM-07-DC-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1 " | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| (CAM-15-DC-XX) | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| أجهزة الكمبيوتر | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
هذا النوع من DP الذكور camlock (Cam and Groove) التركيب لديه محول اتصال سريع الذكور الذي يرتبط بمقربة الإناث القياسية.سدادة الغبار الكام والخروط المستخدمة لسد نهاية الأنابيب أو الأنابيب مع عقدة الإناث والخروط.
الجسم مصنوع من الألومنيوم. أدوات قفل الكاميرا من الألومنيوم خفيفة الوزن ومقاومة للتآكل والتكسير. هذه الأدوات والخروط مناسبة للاستخدام مع الماء والزيوت الهيدروليكية ،مواد التبريدالبنزين والمنتجات النفطية الأخرى.
| الجزء رقم |
الاسمية الحجم |
ضغط العمل: PSI | وحدة القياس: في | ||||||
| AL | BR | PP | الـNG | (إس إس) | أ | ب | ج | ||
| CAM-07-DP-XX | أربعة أرباع | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1 " | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2 " | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
