Product Details
مكان المنشأ: الصين
اسم العلامة التجارية: JIAYAO/RUNXI/OEM/ODM
إصدار الشهادات: ISO
رقم الموديل: الفولاذ المقاوم للصدأ الانقلاب السريع
Payment & Shipping Terms
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$ 1/Piece
شروط الدفع: L/C، T/T
الاتصال: |
الذكور الإناث |
الهيكل: |
التحكم |
مرنة أو جامدة: |
جامد |
اسم المنتج: |
اقتران سريع |
المعيار: |
المعيار |
المواد: |
الفولاذ المقاوم للصدأ |
الاتصال: |
الذكور الإناث |
الهيكل: |
التحكم |
مرنة أو جامدة: |
جامد |
اسم المنتج: |
اقتران سريع |
المعيار: |
المعيار |
المواد: |
الفولاذ المقاوم للصدأ |

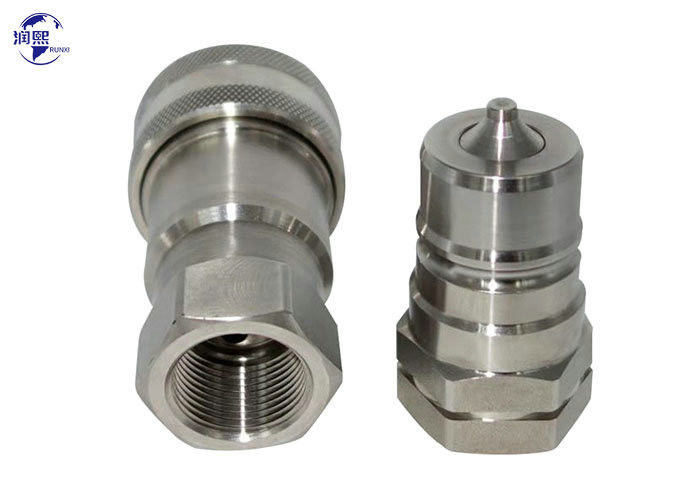

الفولاذ المقاوم للصدأمصممة لتوصيل وتفكيك الأنابيب أو الأنابيب أو المعدات بسرعة دون الحاجة إلى أدوات أو مهارات خاصة.الذي يوفر مقاومة ممتازة ضد الصدأ، التآكل، والمواد الكيميائية. المفاصل السريعة الفولاذ المقاوم للصدأ قادرة على التعامل مع التطبيقات عالية الضغط ودرجة الحرارة العالية.
الخصائص:
1صمامات الدمى متاحة لمنع التسرب غير المرتبط.
2صمامات البوبيت تفتح تلقائيًا عند الاقتران، ضمن ضغط العمل المسموح به، للحفاظ على تدفق السريع.
3الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
4آلية قفل الكرة المؤمنة تحافظ على الجزئيتين المتطابقتين معاً
5.منع التواء الأنابيب بسبب إمكانية الحركة في وضعية الارتباط
6المقبس والسدادة مصنعة بدقة من القطع الصلبة.
7معالجة السطح Cr III
8.متوافق مع معيار ISO A. متوافق مع سلسلة PARKER 6600 ، سلسلة FASTER ANV ، سلسلة AEROQUIP 5600 ، سلسلة HANSEN HA 15000 ، سلسلة Tomco A5600 ،سلسلة Stucchi BIR و سلسلة Dixon K التوصيل الهيدروليكي السريع
البناء القياسي والخيار:
القياسية:ISO7241-B، ISO16028, قابلة للتبادل مع ISO 16028 و ISO 7241-A القياسية المفاصل السريعة.
التطبيق:
- لنقل السوائل السريع والآمن بين الأنابيب والأنابيب والخزانات والمعدات (تستخدم في معدات البناء ومعدات الغابات والآلات الهيدروليكية ومعدات النفط).
- تستخدم على نطاق واسع في الأنظمة الهيدروليكية والهوائية لربط الأنابيب والأسطوانات والصمامات والمكونات الأخرى.
- تستخدم أيضا في التطبيقات الزراعية لربط أنظمة الري والمضخات والأنابيب.
معايير الارتباط السريع:
| الارتباط السريع | |||||||
| البند | LS | Øد | HS | أ | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| الارتباط السريع | ||||||
| البند | LP | ج | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| الحجم في |
إيزو (ملم) |
ضغط العمل القصوى (بار) |
التدفقات الاسمية (ل/م) |
ضغط الانفجار (بار) |
فقدان السوائل (ml-cc) |
||
| الاتصال | الاتصال | ذكر | الإناث | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| نصف | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
